2022
冬奧場館專題
北京將是世界上首個夏季奧運會和冬季奧運會都舉辦過的“雙奧之城”。2022年冬奧會場館建設的一大特點，就是最大程度上使用了2008年夏季奧運會的遺產。那些大家耳熟能詳?shù)睦蠄?chǎng)館、老地方進行了全新的設計、改造、提升，同時還出現了一批能夠兼顧夏季運動和冬季運動的場館界的“變形金剛”。這些凝結著建設者們汗水和智慧的場館，體現了我國傳統精益求精的匠人精神，彰顯著我國舉辦一場體育盛會的決心！我們將逐一為您揭開神秘面紗。
國家雪車雪橇中心“雪游龍”
雪車雪橇比賽是冬奧會雪上競賽中速度最快、危險性系數高、專業性強的項目，對競賽場地要求嚴苛，場館建設費用昂貴，后期運行和維護投入不菲，到目前為止，全世界總共只有17座標準雪車雪橇場館，分布在12個國家。中國國家雪車雪橇中心為世界第17座、亞洲第3座滿足奧運比賽要求的雪車雪橇場館，也是中國第1座雪車雪橇場館，其建設創造了從“0”到“1”的冬奧奇跡。
國家雪車雪橇中心（北京晚報記者劉平，攝）
?北京冬奧組委官網
國家雪車雪橇中心位于北京2022年冬奧會延慶賽區西南側，依托海拔2198米的小海陀山天然山形建設，與被稱為“雪飛燕”的高山滑雪中心、冬奧村（距離延慶冬奧村1千米，行車5分鐘）和山地新聞中心相鄰，形成整體的賽區場館群。

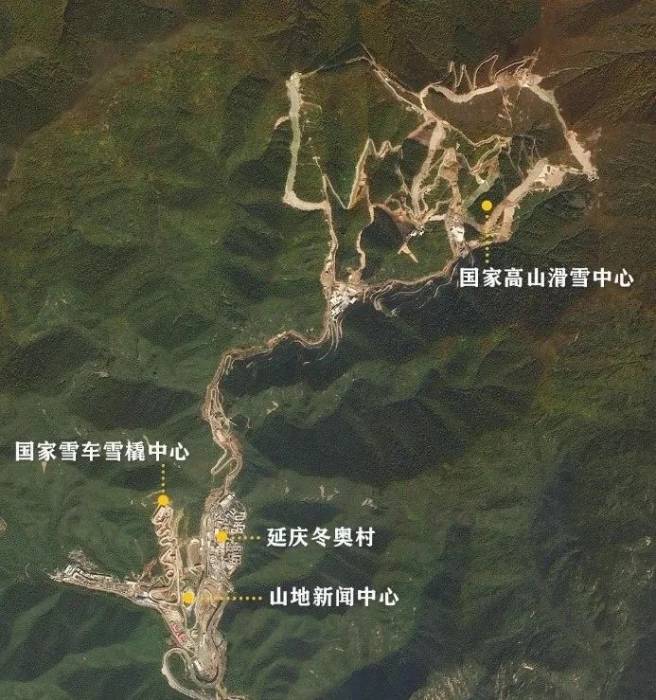

國家雪車雪橇中心位置
（新華網，吉林一號衛星2020年9月26日拍攝）

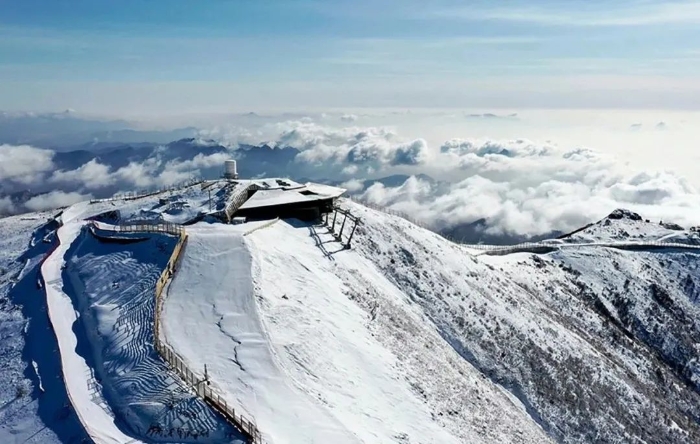

國家高山滑雪中心出發區
(北京2022年冬奧會和冬殘奧會組織委員會提供)

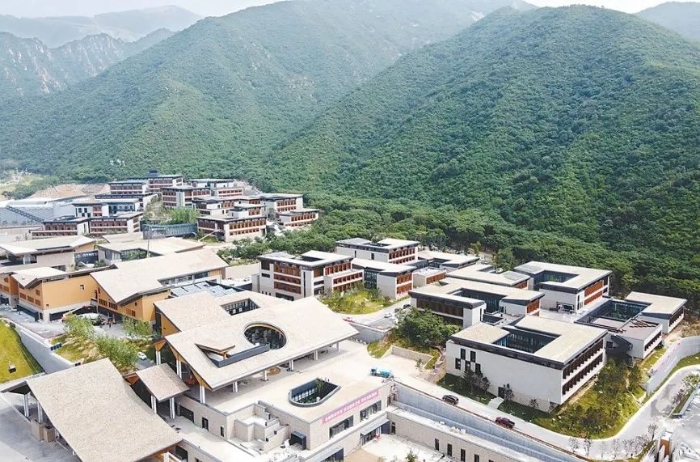

錯落有致的冬奧村（北京晚報記者劉平，攝）
國家雪車雪橇中心賽場提供觀眾坐席2000個和站席8000個。是本屆冬奧會設計難度最高、施工難度最大、施工工藝最為復雜的新建比賽場館之一。國家雪車雪橇中心由賽道形狀和遮陽設計帶來的獨特建筑形態，宛如一條游龍飛騰于山脊之上，被形象地稱為“雪游龍”

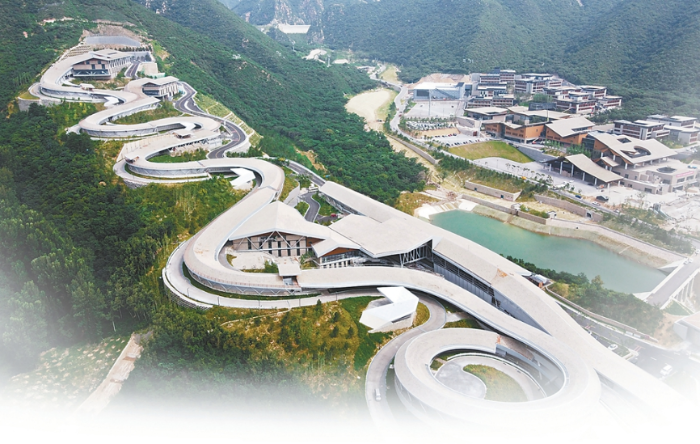

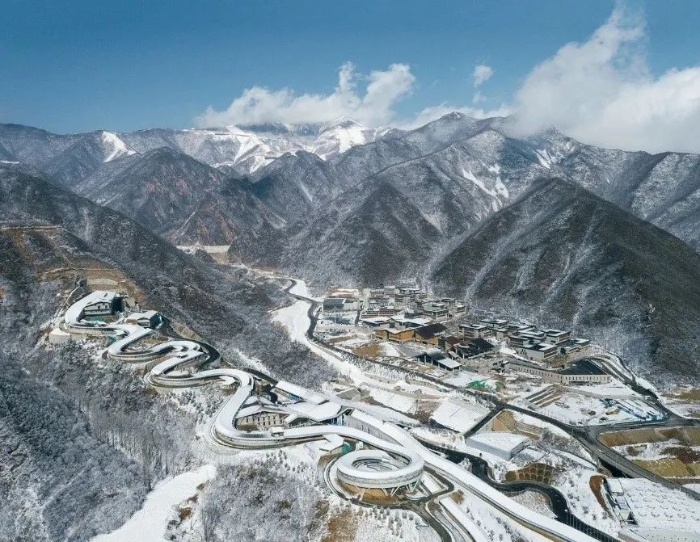

國家雪車雪橇中心全景（?中國建筑設計研究院）

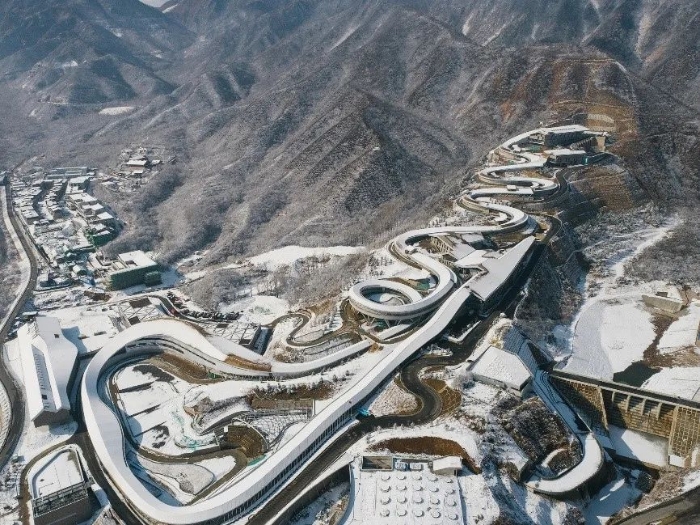

自西南向東北俯瞰國家雪車雪橇中心(孫海霆，攝)
工程概況?
國家雪車雪橇中心以賽道為核心,遮陽棚覆蓋于賽道上。根據體育功能的需求，沿著賽道的標高布置出發區、結束區、制冷機房以及訓練道冰屋、運營區等附屬建筑，與媒體轉播區、觀眾主廣場等場地構成了完整的雪車雪橇場館。

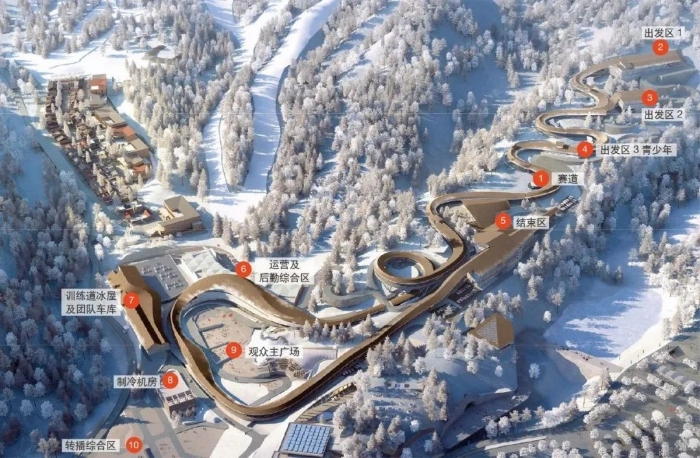

國家雪車雪橇中心功能分布(?張玉婷等[1])
?中國建筑設計研究院
建筑外墻采用鋁板及門窗,結合貼實木皮的樹脂板、重新設計的建筑裝飾石籠墻以及耐磨混凝土地面和清水混凝土，構成了建筑獨特的造型和外觀，形成國家雪車雪橇中心標志。附屬建筑與遮陽棚V形鋼柱、裝飾石籠墻、木瓦和清水混凝土等相互呼應，將整個雪車雪橇中心的賽道與場館整合在一起。其中裝飾石籠墻的石頭采取就地取材，即將場地挖出的石頭破碎而成。

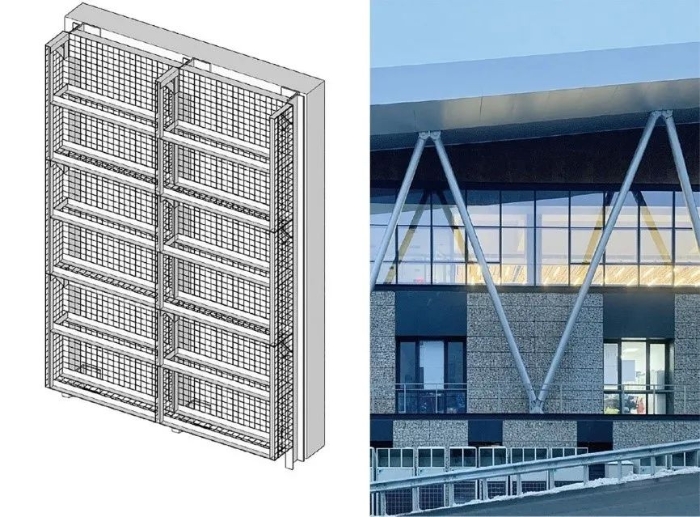

石籠墻構造層次/結束區外墻(邱澗冰，攝)

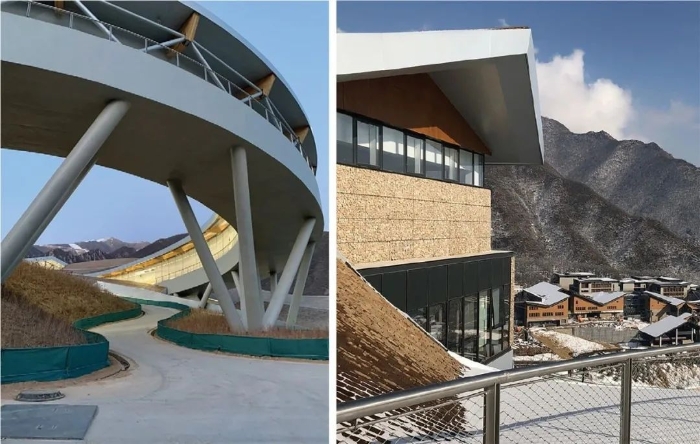

清水混凝土槽及柱(邱澗冰，攝)木瓦和石籠墻(張玉婷，攝)
雪車雪橇中心項目的結構可分為遮陽棚、U形槽及基礎、賽道、比賽附屬用房四部分。遮陽棚采用鋼木組合結構，屋面大懸挑部分采用膠合木實體異形梁。U形槽及基礎根據山地復雜場地地質情況，采用樁基礎。賽道結構表面為空間異形雙曲面殼體，其支承體系采用了新型鋼筋混凝土搖擺柱結構體系。比賽附屬用房（山地建筑）采用鋼框架結構，局部大懸挑及大跨屋面采用鋼桁架結構；在柱腳的處理上，采用了埋入式柱腳外包混凝土短柱的柱腳方案。
工程特色?
世界頂級設計的宛若游龍賽道
國家雪車雪橇中心賽道起點海拔高度1017米，終點海拔高度911.6米，垂直高度差121米。賽道全長1975米，競賽賽道長度1615米，彎道數量16個，其中包含1個360°螺旋彎，最高設計時速134.4公里，產生的離心力最高可達4.5個G，堪稱“冰上F1”。

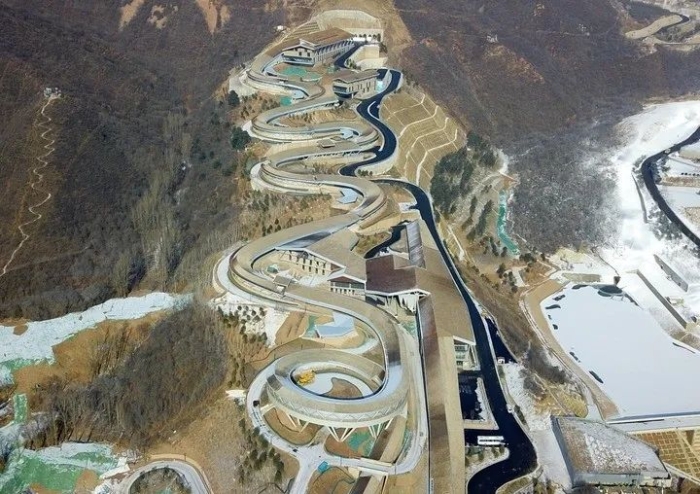

國家雪車雪橇中賽道全景（新華社記者張晨霖，攝）

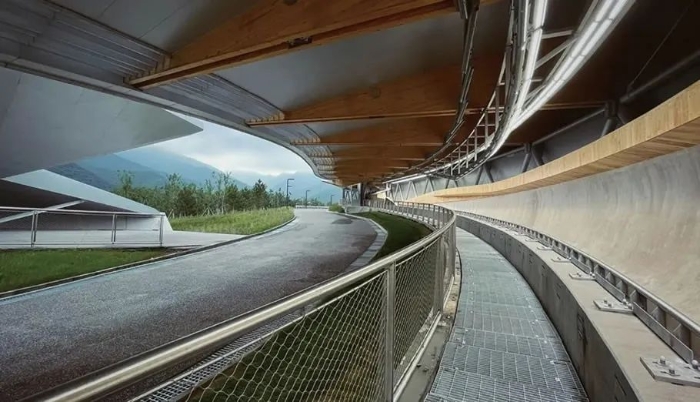

國家雪車雪橇中心近景（新華社記者張晨霖，攝）
360°螺旋彎根據賽道的坡度要求下部每隔18米設置一個基礎支座，由四根分叉柱與賽道相連，受賽道工藝要求和場地影響每個V形柱角度、長短不一。360°螺旋彎賽道U形槽基礎距地面最高達15米。

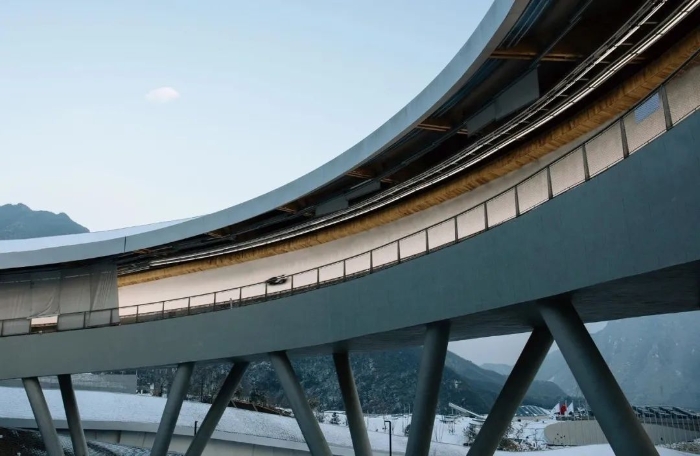

騰空而起的360螺旋彎（孫海霆，攝）
國家雪車雪橇中心采用世界頂尖的賽道設計，賽道底部是一個U形槽，U形槽內布置鋼筋混凝土搖擺柱支撐賽道。賽道設計成復雜的空間三維曲面，其找形與內部設置的卡具息息相關，建設彎道時，會按照賽道的形狀布置相應的卡具，在卡具上鋪設制冷管（卡具和制冷管道是賽道的骨架和血液），然后再鋪設經過特殊處理的鋼筋網片，最后設置找平管。并采用噴射混凝土成型。在賽道外側設置保溫層，冬季比賽和訓練時賽道內側澆筑50mm厚的冰面。

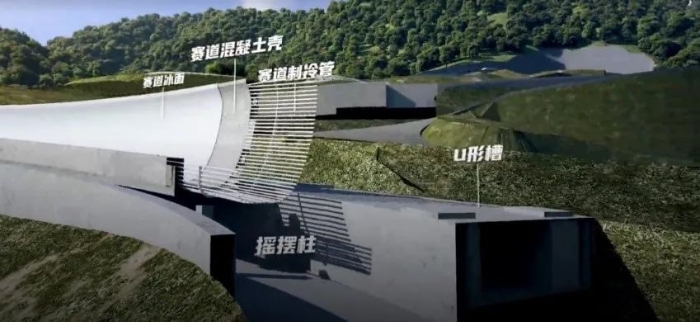

賽道基本組成(?中國建筑設計研究院)

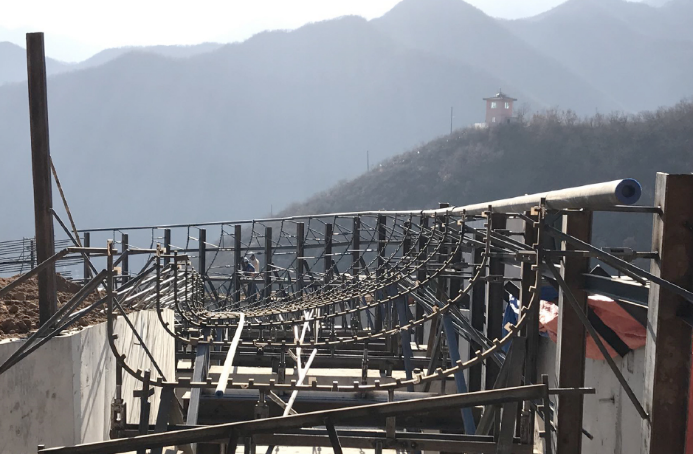

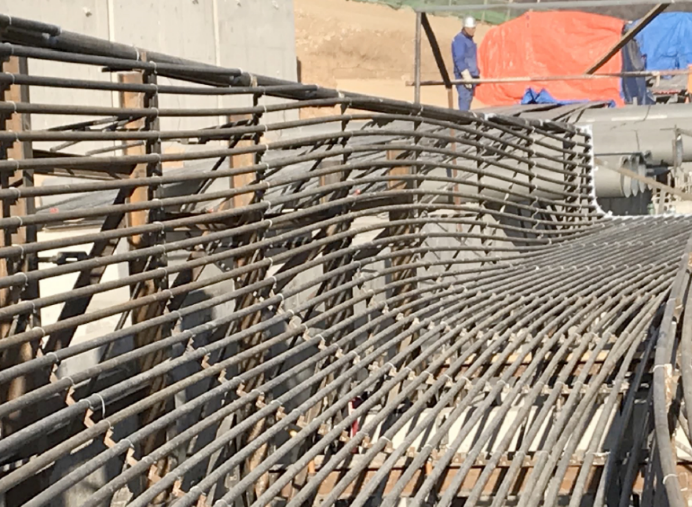

賽道夾具安裝（?張玉婷等[3]）
由于賽道為空間異形雙曲面殼體，表面形狀由復雜的拋物線擬合而成，賽道最高處殼體曲面高度達3.5m，最低處僅為0.4m，兩個方向均有一直變化的曲率。因此根據殼體的受力形式及賽道制冰系統、曲面形態等多種構造要求，設置了典型的斜45°交叉鋼筋?yuàn)A層布置方式。

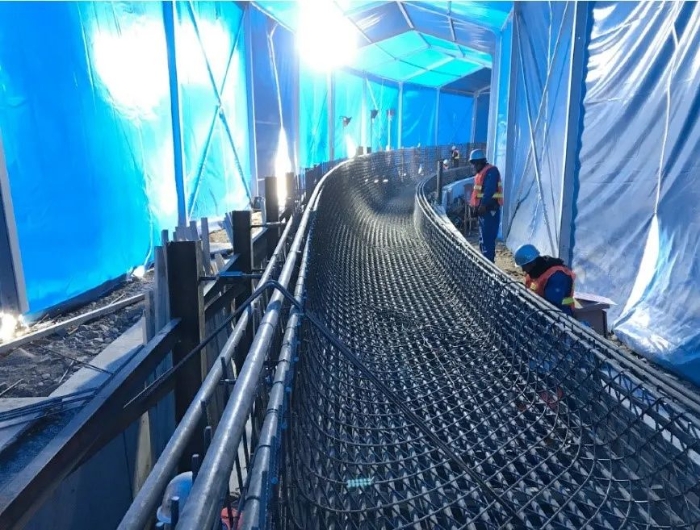

鋼筋綁扎成型
（?任慶英結構設計工作室、李興鋼建筑工作室）
全球首創裝配式鋼木組合結構遮陽棚
與其他國家賽道不同，國家雪車雪橇中心增加了一個賽道遮陽屋頂，其遮陽棚主體結構采用了全球首創的鋼木組合單邊懸挑結構體系，單邊最大懸挑長度12.65m。鋼筋混凝土U形槽、V形鋼柱、木梁、木瓦屋面共同組成了為冰道遮光擋雨的遮陽棚系統。

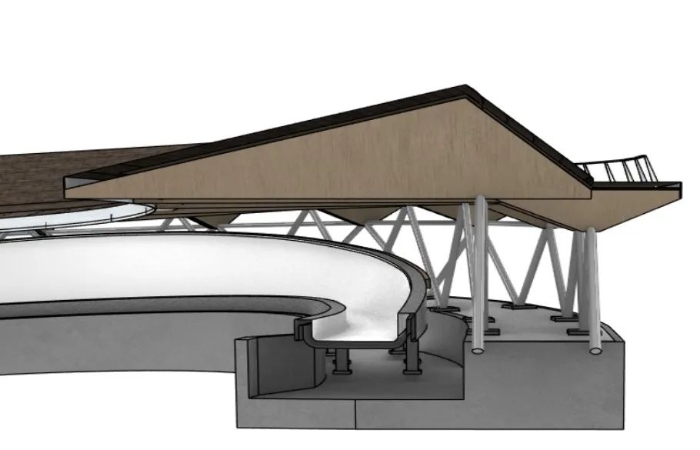

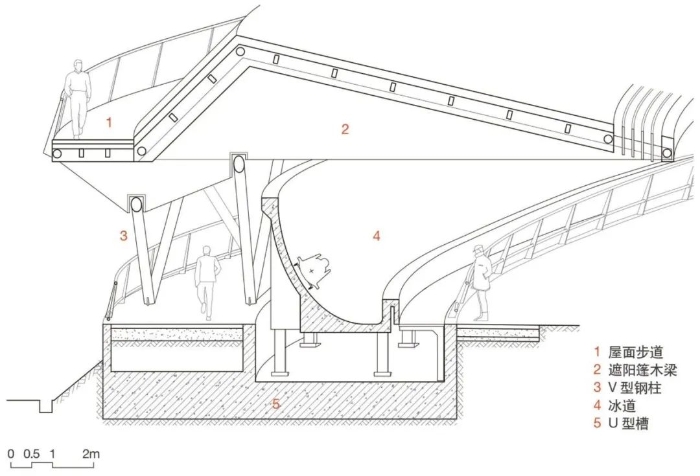

遮陽棚與賽道構造（?張玉婷等[1]）
賽道體系典型剖面
（?任慶英結構設計工作室、李興鋼建筑工作室）
遮陽棚在賽道前區有一道遮陽簾，簾子做了加長的處理，簾子外面有一層反光的材質，上面有一些微小的孔洞，提升透光率和通透性，同時對風阻也有一定減小，能保護賽道免受沙塵、風雪的影響；在賽道的背側，設置了一個固定的擋風板，可以有效解決山間夜晚風大的問題。

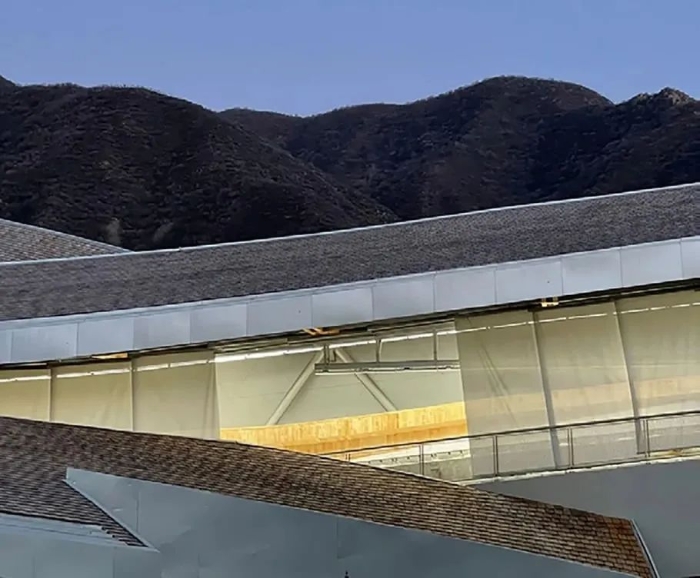

遮陽簾(邱澗冰，攝)
遮陽棚木梁采用了三明治結構，外層為兩片膠合木梁，中間層為鋼木組合結構，由拉索將懸挑端的拉力經屋脊傳遞至V形鋼柱，高效地解決了單邊長懸挑的力學要求。

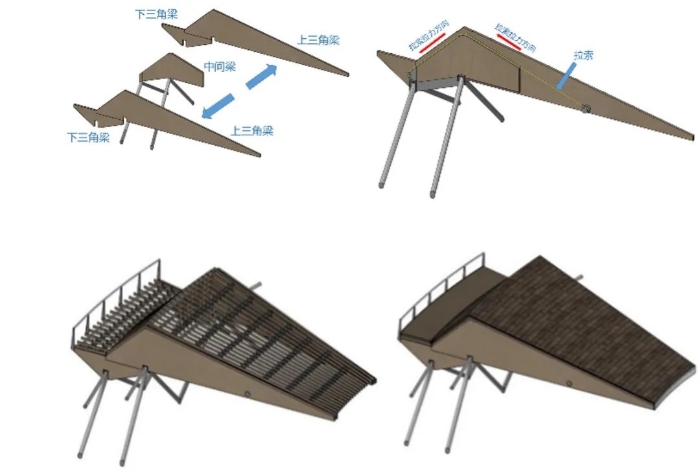

遮陽棚木結構屋面體系組成
（?任慶英結構設計工作室、李興鋼建筑工作室）

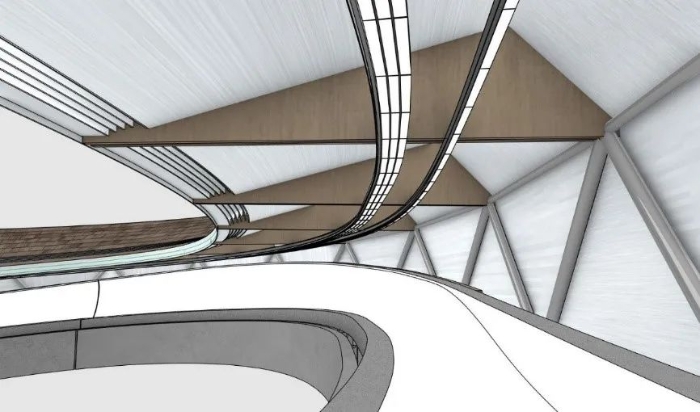

木結構方案
（?任慶英結構設計工作室、李興鋼建筑工作室）
在遮陽棚木梁的尾端根據結構的受力特點設置分散應力的倒三角小木梁，滿足結構合理受力的同時，在遮陽棚的尾部形成了可沿屋面通行的屋頂步道，在賽時可供工作人員的通行、檢修，在賽后步道則作為景觀步道向大眾開放，游客可以在屋頂?shù)母叨刃蕾p到更加廣闊的景色。

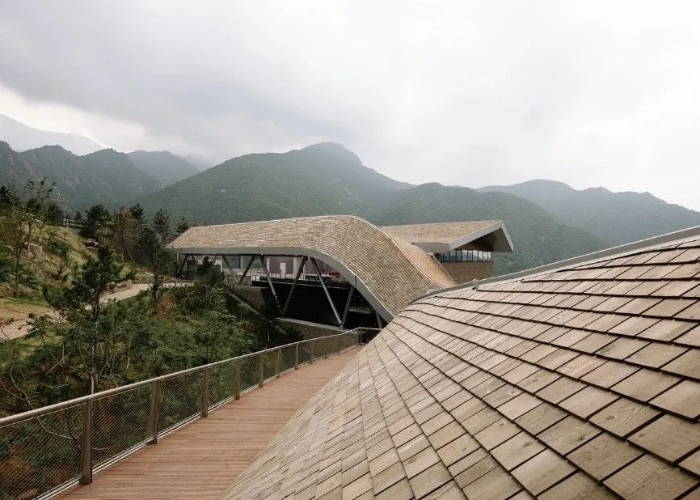

屋頂步道及木瓦（孫海霆，攝）
世界領先水平人工地形氣候保護系統（TWPS）
國家雪車雪橇中心場館選址S2地塊位于山體的南坡而非大多數場館的北坡，相比北坡，南坡賽道的氣候條件更為嚴苛。對于賽道而言，太陽輻射特別是直射輻射會導致部分冰面軟硬不一，直接影響賽道的安全性和運動員的競技水平，制冷能耗也會隨之攀升。李興鋼設計研究團隊提出了讓雪車雪橇場館“南坡變北坡”的設計策略，使處于南坡的雪車雪橇中心節能效率不低于北坡。結合賽道形狀、自然地形和人工地形、遮陽屋頂、遮陽設施（遮陽簾及擋風背板）等，研發出“地形氣候保護系統”（Terrain Weather Protection System，簡稱“TWPS”），有效保護賽道冰面，降低氣候因素對賽道的影響，確保賽事高質量進行，并最大限度降低能源消耗。

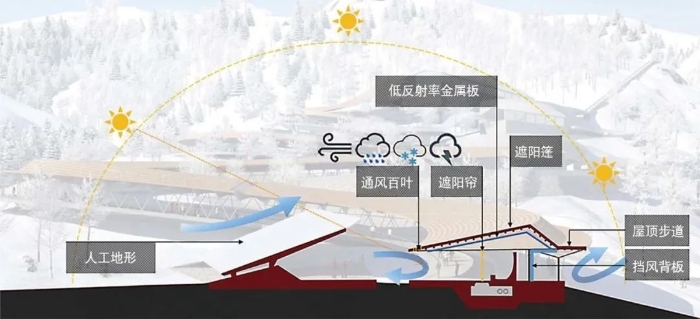

雪車雪橇賽道“地形氣候保護系統”(?李興鋼等[2])
與其他雪車雪橇賽道遮陽系統不同，TWPS系統強調了地形條件對低角度太陽輻射的遮蔽作用， 通過在賽道周邊堆填出人工地形和設置可供使用的構筑物，結合賽道的屋頂遮陽、構件遮陽、賽道自身遮陽等條件，將太陽直射輻射擋在賽道外面，保證每一段賽道都不受太陽直射輻射的影響。國家雪車雪橇中心設計負責人邱澗冰道：“地形氣候保護系統是通過地形、遮陽棚、遮陽簾構成一個降低太陽輻射對我們賽道的影響的一套系統。
人工地形氣候保護系統實景(張玉婷，攝)
國內首次賽道噴射混凝土一體化施工技術
國家雪車雪橇中心的賽道長1975m，高差超100m，由16個角度、傾斜度各異的彎道組成。通過防震縫分為47段，僅有10段是直線段，其余都是曲線段，最長賽道段長度達70m。賽道為空間扭曲雙曲面殼體結構，賽道結構表面平整誤差要控制在1毫米以?xún)?nèi)，且結構中則預埋了近11萬米的制冷管線，用于通冷制冰。為確保賽道高速比賽的安全性，賽道不同滑面內部均要達到相同的密實度和表面空間成型精度。
賽道敷設制冷管(?張玉婷等[3])
基于上述因素，賽道采用常規的施工工藝無法實現，只能通過人工噴射成型。為此，研發了全新的混凝土材料，在歷經了百余組1∶1足尺模塊制作、300余次配合比調整、600余次噴射試驗、上千次測量及檢測、近兩千方噴射混凝土消耗后，最終成功攻克了賽道噴射混凝土的配比難題。賽道所用的噴射混凝土的強度是C40。采用“毫米級”雙曲面混凝土噴射及精加工成型技術，實現1.9千米的賽道一次性噴射澆筑成型，且賽道的抗凍性能達到了F400。其中噴射時要克服系列困難，如噴射只要一經開始就必須完成一個賽段的噴射,噴槍實際噴射時加上混凝土的重量重達60斤，可產生巨大的后坐力。本項目是國內首次將噴射混凝土用于主體結構，通過此次施工自主培養了國內首支混凝土噴射手。

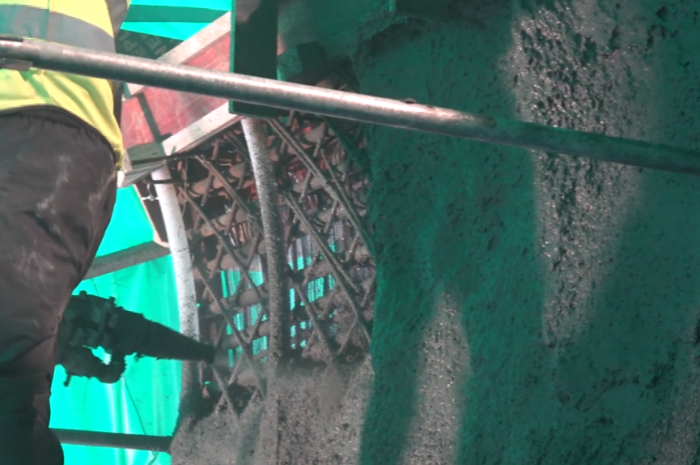

噴射混凝土
（?任慶英結構設計工作室、李興鋼建筑工作室）
賽道噴射混凝土施工養護
（?任慶英結構設計工作室、李興鋼建筑工作室）

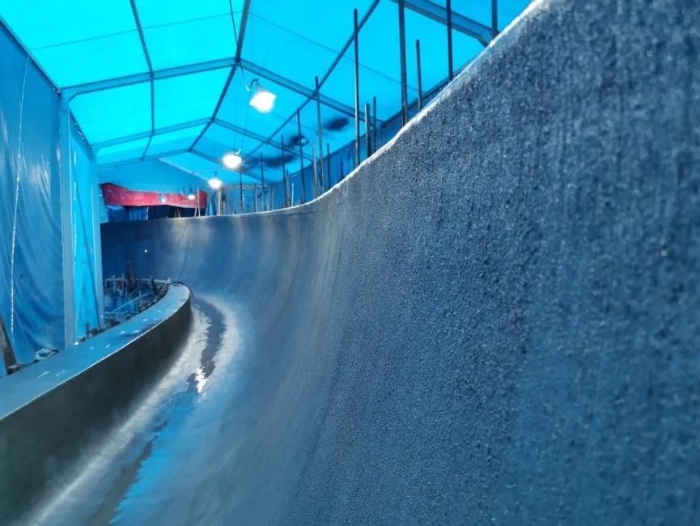

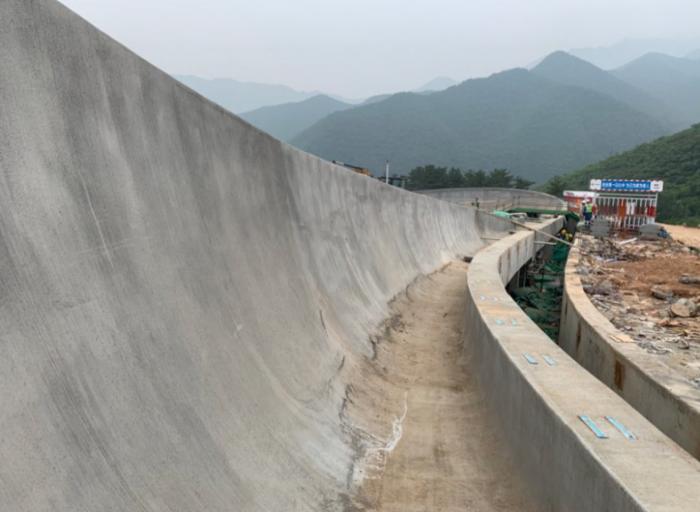

噴射混凝土成型(?張玉婷等[3])
分散布置的附屬建筑與場地簡介?
國家雪車雪橇中心以賽道為核心，通過相同的坡屋面將分散布置的出發區、結束區、制冷機房、訓練道冰屋、運營和后勤綜合區各建筑串聯在一起。
出發區和結束區
出發區和結束區作為雪車、鋼架雪車、雪橇3個項目的起點和終點，承載著滑行起點、比賽終點收車的功能，同時設有運動員功能用房、場館媒體中心、奧林匹克大家庭接待、儀式頒獎等功能。由于3個比賽項目以及男子、女子比賽的不同要求，國家雪車雪橇中心賽道設有2個比賽出發區以及青少年出發區和訓練出發口、游客體驗出發口共5個出發口，以滿足不同的使用需求。

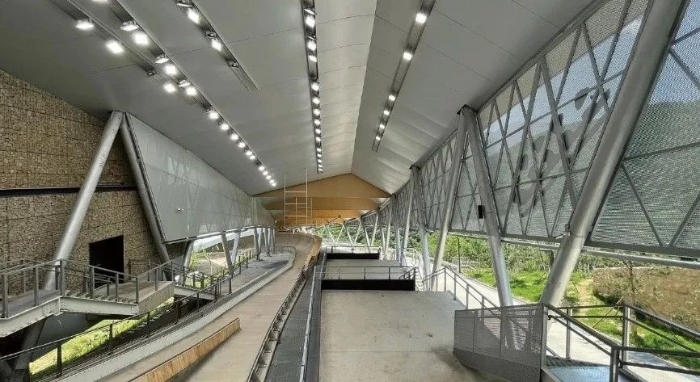

出發區1內景的賽道與觀眾看臺(張玉婷,攝)

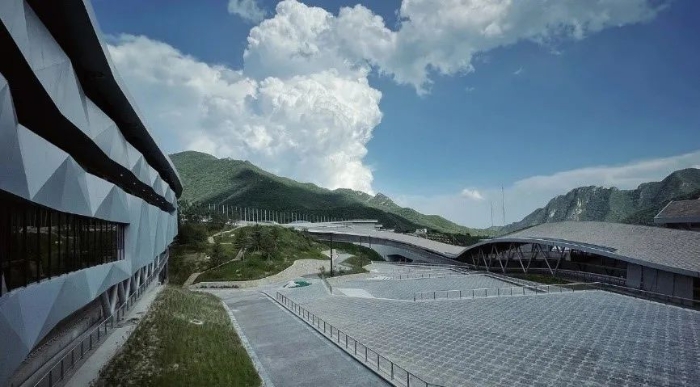

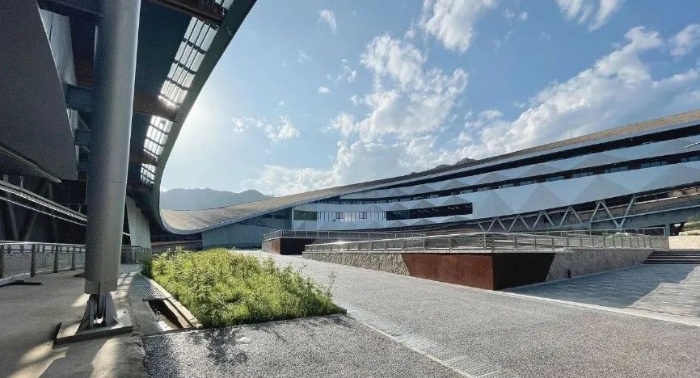

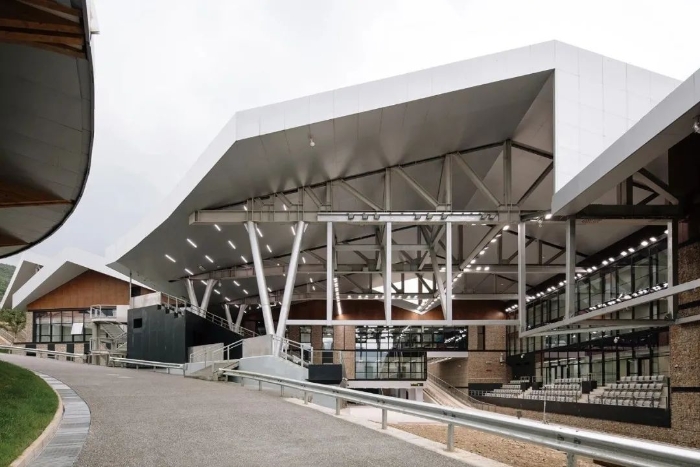

結束區外景（孫海霆，攝）

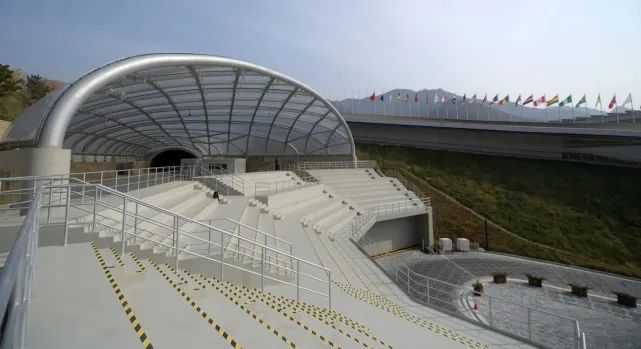

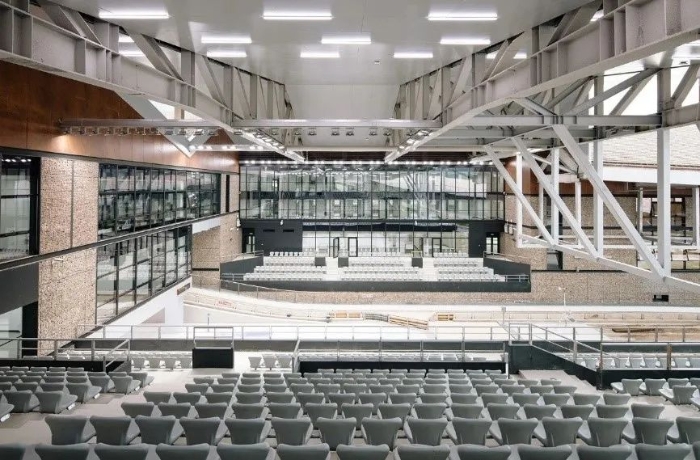

結束區觀眾席（孫海霆，攝）
制冷機房及訓練道冰屋
制冷機房作為雪車雪橇賽道的“心臟”，是賽道制冷的源泉。制冷機房的位置設計在靠近賽道最低點，且制冷機房屋頂?shù)慕^對標高低于賽道最低點1m。訓練道冰屋是國家隊運動員用于出發訓練的室內訓練場，設有一條雪車道、兩條雪橇道，同時設置50m熱身跑道和運動員用房及配套附屬用房等。

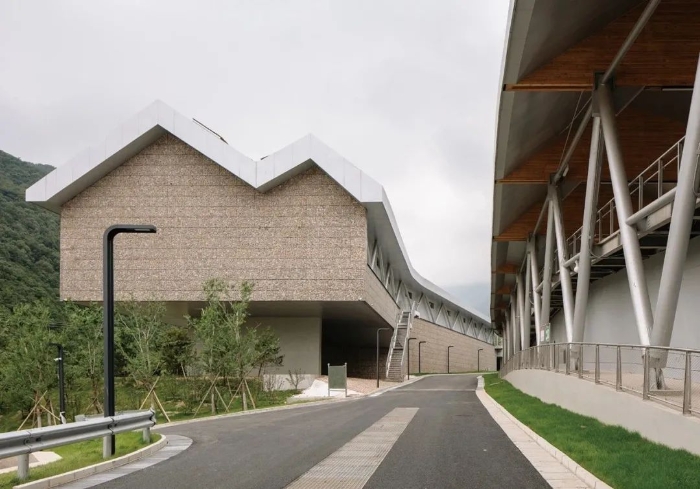

訓練道冰屋外景（孫海霆，攝）

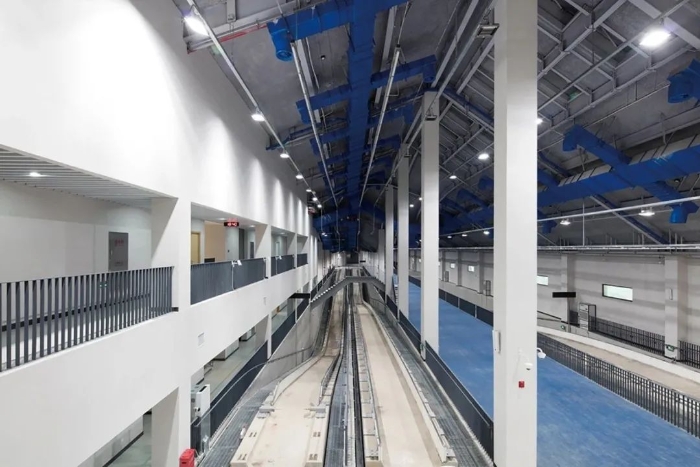

訓練道冰屋內訓練道(孫海霆，攝)
運營及后勤綜合區
運營及后勤綜合區聚集了場館主要服務空間，布置了場館管理、安保、技術、物流、工作人員、賽事服務、場地開發、餐飲、保潔和垃圾等服務功能。在賽后保留日常場館運行所需必要空間的同時，運營及后勤區將改造成為生態恢復研究中心，服務于冬奧賽區及松山保護區生態修復及研究。
懸挑于賽道之上的運營綜合區(劉紫騏，攝)
媒體轉播區和觀眾主廣場
場館媒體轉播區和觀眾主廣場是賽道周邊的室外廣場。媒體轉播區位于賽道外側，觀眾主廣場則位于賽道最后一個彎道的內側場地，與觀眾入口處相通。廣場設有704個座席，另外有4個觀賽平臺服務于站席觀眾和觀眾服務設施的布置等。

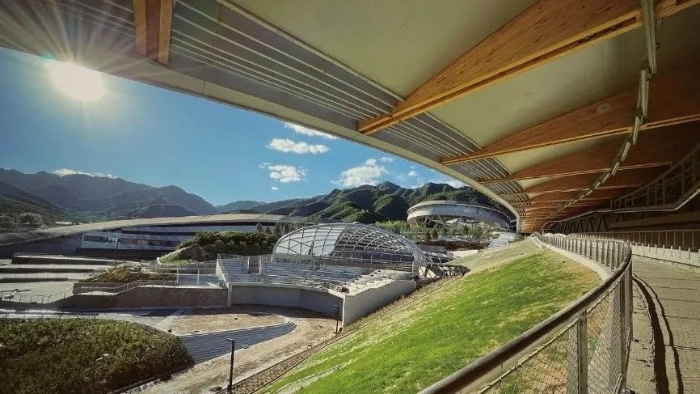

運營區、觀眾主廣場與賽道(張玉婷,攝)
運營區、觀眾廣場及螺旋彎(張玉婷,攝)
看臺（新京報記者陶冉，攝）
BIM應用?
復雜地形的場地及結構BIM設計
建筑BIM設計與場地BIM同時開展，并和場地BIM設計一同形成了兩條主線：建筑BIM設計以雪車雪橇賽道及附屬建筑為主線開展建筑模型的搭建；場地BIM設計以場地豎向設計、賽道U型槽、車行道、伴隨路及場地巖土構件為主線開展場地模型的搭建。兩條獨立的線索在后續場館整體BIM設計中，通過各自不同的方式開展設計和建模，但兩條主線始終互相共享數據、互相校核并且最終實現了模型的整體融合。

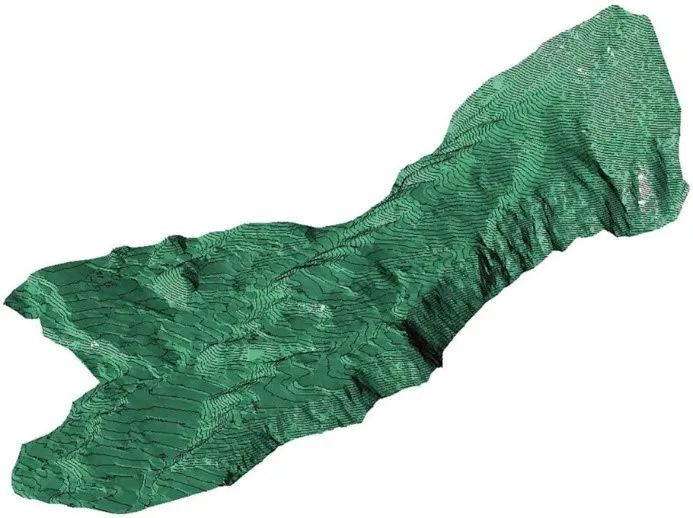

雪車雪橇現狀場地BIM模型（?張玉婷等[1]）

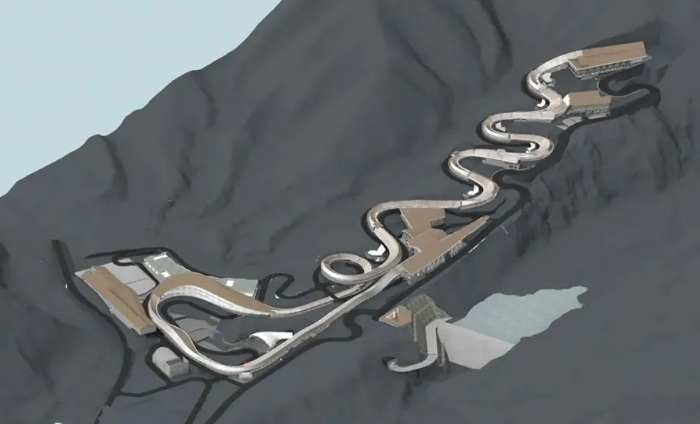

建筑+場地整體BIM模型（?張玉婷等[1]）

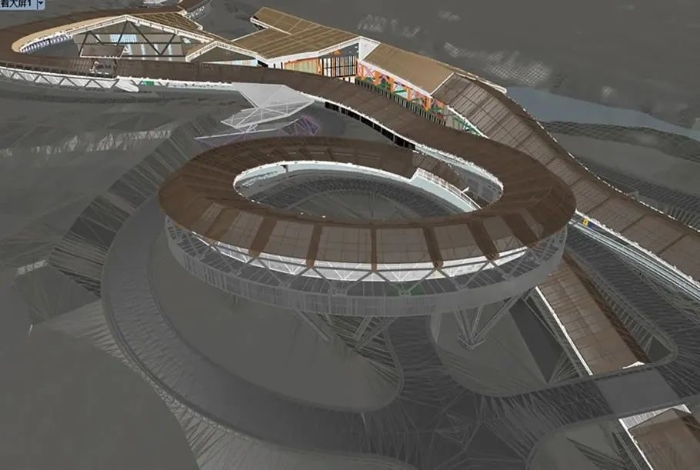

360 螺旋彎道建筑+場地BIM整體模型（?張玉婷等[1]）
創新BIM施工應用
主要采用全參數化建模與數據提取，充分發掘模型信息內容，通過參數化創建賽道三維模型，消除直接利用圖紙進行翻模導致的誤差問題，確保數據準確性。在賽道異形U形槽工程量統計、賽道夾具深化出圖與定位安裝、制冷管道深化、賽道鋼筋深化與安裝、賽道找平管定位與安裝、賽道內曲面成型檢測等方面取得了很好的應用效果，解決了賽道內骨架安裝定位與內曲面平整度控制難題，保證了賽道成型質量。
通過BIM模型搭建，優化基坑施工，減少土方開挖近5000m3，優化局部基坑施工方案23項，減少土方倒運20000m3，確保工地?fù)P塵在合理范圍之內。采用參數化下料鋼筋，能夠節省材料10%以上。原設計夾具方案圓鋼焊接矩形鋼塊優化為Q345B鋼板整體切割，減少近10萬組焊接工作量，極大地縮減了工期。
其他施工亮點及施工照片?
賽道樁基人工挖孔樁施工
項目地下多為孤石，需要采取風鎬破鑿的方式施工，每天每個班組只能完成平均1.5米。且恰逢夏季，期間共受雨季影響42天，造成人工挖孔樁無法連續施工作業。作為邊設計邊施工的多“邊”工程，施工組織面臨嚴峻的考驗。項目施工團隊深化人工挖孔樁施工方案，并引進二氧化碳致裂技術，加快孤石樁破鑿。同時采取實行晝夜兩班倒等多項措施，加快人開挖進度，最終保證了999根，總長19750米的賽道正式工程樁施工圓滿完成。
鋼木組合結構吊裝
吊裝過程最為困難，精度要達到毫米級。設計團隊希望張拉過程是“微微抬起”，陳海濱解釋道，“微微抬起，就是稍微抬起一點，但不能起的過多，要做到鋼木前端的支撐點剛剛不受力?！焙蠼?jīng)施工團隊和設計團隊多次討論和嘗試之后確定了張拉方案。

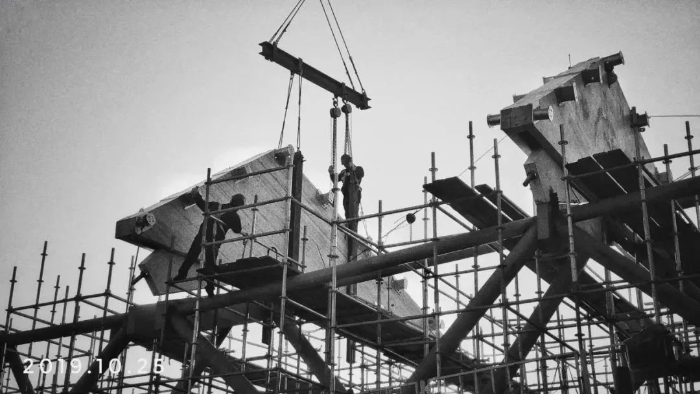

膠合木梁吊裝（?張玉婷等[4]）
5~13.5米長度不等膠合木梁運輸、吊裝（?張玉婷等[4]）

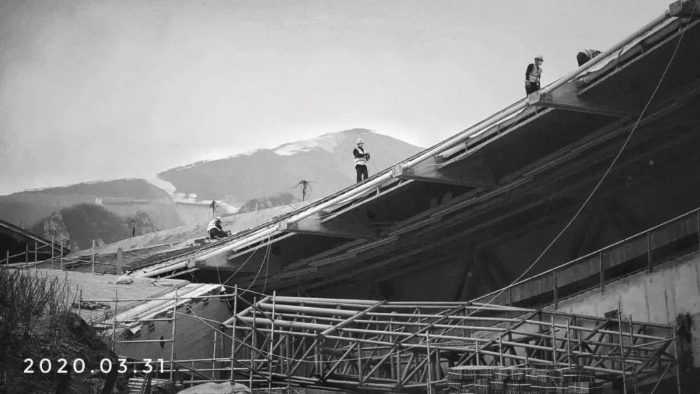

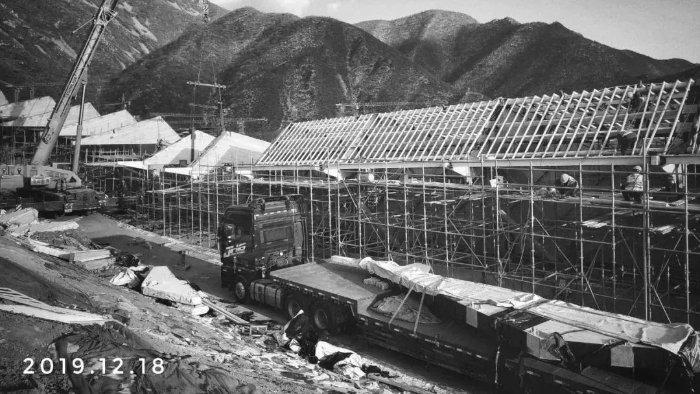

遮陽棚施工（?張玉婷等[4]）
賽事活動?
國家雪車雪橇中心場館從2021年10月5日至2021年11月22日，分別舉辦了雪車和鋼架雪車國際訓練周、雪車計時賽、鋼架雪車計時賽、雪橇國際訓練周和雪橇世界杯5項測試活動。在此期間，雪車雪橇場館還迎來了第一次世界杯級別賽事的轉播，這也是中國電視轉播制作團隊第一次轉播雪車雪橇項目。同時，此次轉播也將填補國內媒體轉播領域在雪車雪橇項目上的空白。
鋼架雪車在螺旋彎賽道上飛馳（孫海霆，攝）
2022年北京冬奧運會期間，國家雪車雪橇中心為雪車、鋼架雪車、雪橇項目的比賽場地。其中雪車項目設男子雙人雪車、女子雙人雪車、女子單人雪車、四人雪車共4小項；鋼架雪車項目設男子單人鋼架雪車、女子單人鋼架雪車共2小項；雪橇項目設男子單人雪橇、女子單人雪橇、雙人雪橇、團體接力雪橇共4小項。共將產生10枚金牌:雪車項目為4枚、鋼架雪車項目為2枚，雪橇項目為4枚。
賽后利用?

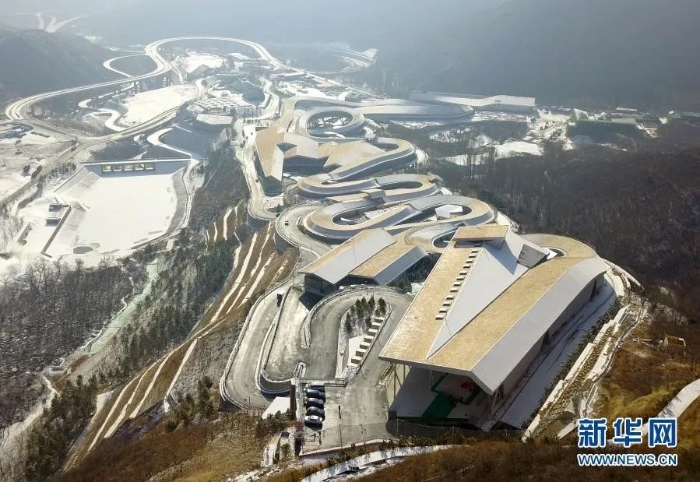

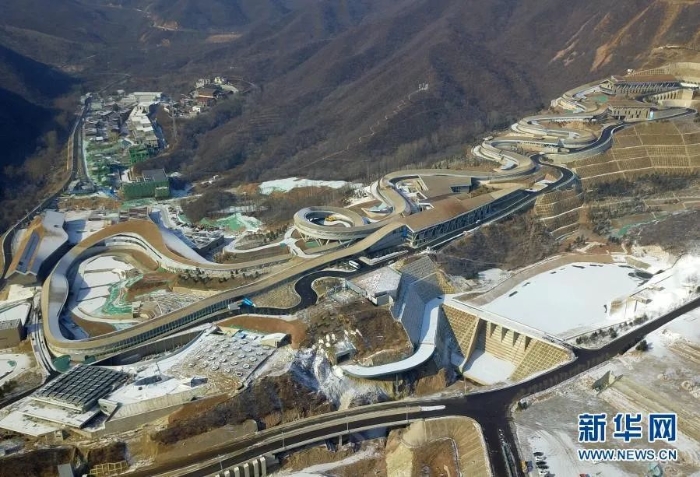

國家雪車雪橇中心是國內唯一的雪車、鋼架雪車和雪橇賽道，冬奧會結束后將成為中國國家隊和青年隊的訓練場地，并將繼續承辦高規格賽事。賽后，國家雪車雪橇中心將設置群眾體驗入口，讓游客可以領略滑行運動的樂趣。中心也會舉辦大型活動，滿足娛樂需求，成為多功能場館。
?新華網
地點 / 北京延慶
設計 / 2017-2018 年
建成 / 2021年
業主 / 北京北控京奧建設有限公司
設計團隊
建筑 / 李興鋼、邱澗冰、張玉婷、劉紫騏、朱伶俐、袁智敏、陸婧瑤、劉揚、楊茹、李碧舟、王翔
總圖 / 高治、朱庚鑫
結構 / 任慶英、劉文珽、李正、張曉萌、劉翔、李路彬、張雄迪
設備 / 申靜、祝秀娟、王旭、李寶華、侯昱晟、張祎琦、李茂林、楊瀚宇、梁巖、霍新霖、王昊、何學宇
室內 / 曹陽、張超、安石
景觀 / 關午軍、史麗秀、張宛嵐、常琳
照明 / 丁志強、李占杰
賽道及制冷系統 / 德國戴勒有限公司(Planungsburo Deyle GmbH)
市政交通 / 北京市市政工程設計研究總院有限公司
賽道制冷工程 / 華商國際工程有限公司
賽道照明顧問 / 恩藤照明設備(北京)有限公司
參考資料
[1]張玉婷,高治,劉紫騏,邱澗冰,朱庚鑫,李興鋼.“翩若驚鴻，婉若游龍”——國家雪車雪橇中心設計[J].建筑學報,2021(Z1):104-109.DOI:10.19819/j.cnki.ISSN0529-1399.202107017.
[2]李興鋼,武顯鋒.山林場館·生態冬奧——北京冬奧會延慶賽區規劃、場館及基礎設施設計綜述.“中國建筑設計研究院”微信公眾號.
[3]張玉婷,劉紫騏,邱澗冰,李興鋼.從無到有——國家雪車雪橇中心設計實踐[J].建筑技藝,2020,26(10):84-89.
[4]張玉婷.一起向未來——在倒計時100天，冬奧建筑師記錄的1999天.“中國建筑設計研究院”微信公眾號.
[5]中國院作品|國家雪車雪橇中心.“中國建筑設計研究院”微信公眾號.
[6]自然與感知的擬合.《建筑技藝》2021年12期.
[7]中國院人物|專訪2022北京冬奧會延慶賽區總規劃師、設計聯合體總設計師李興鋼.“中國建設科技集團“微信公眾號.
[8]為延慶賽區保駕護航——兩封感謝信和一段“從零開始”的故事.“中國建筑設計研究院”微信公眾號.
[9]【北京冬奧工程建設巡禮之二】從零起步，中國建造助力“雪游龍”騰飛 ——上海寶冶國家雪車雪橇中心項目建設紀實，建筑時報.
[10]中國建造助力“雪游龍”騰飛 ——上海寶冶國家雪車雪橇中心項目建設紀實.建筑時報.
[11]從無到有——2022冬奧國家雪車雪橇中心誕生記.“中國建筑設計研究院”微信公眾號
[12]韓要東,李幻濤,馬金木,呂鵬,劉冶坤,王春林,劉莎莎,賀智浩.國家雪車雪橇中心BIM技術應用.第八屆―龍圖杯全國BIM大賽獲獎工程應用文集.
