2008年，奧運圣火首次在中國點燃，北京“鳥巢”聚焦世界目光。2021年10月28日，國家體育場“鳥巢”改造工程正式完工，2022年將承擔北京冬奧會、冬殘奧會開閉幕式任務，屆時“鳥巢”將成為全球第一個“雙奧體育場”。

?中國建筑設計研究院

2002年10月25日，受北京市人民政府和第二十九屆奧運會組委會授權，北京市規劃委員會面向全球征集2008年奧運會主體育場——中國國家體育場的建筑概念設計方案。

從2002年10月29日到11月20日，競賽辦公室共收到44家著名設計單位提供的有效資格預審文件，經過嚴格的資格預審，確定了14家設計單位進入正式的方案競賽。

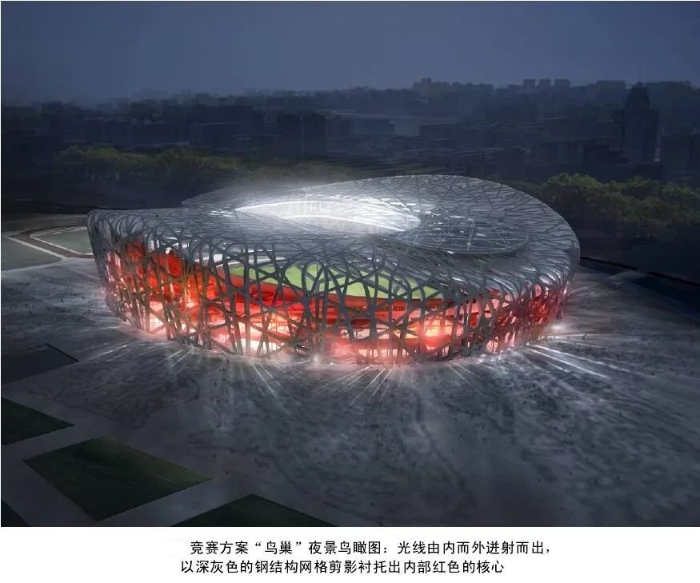

為征求公眾意見，競賽組織單位又將預審后的全部設計方案公開展出。歷時6天，觀眾投票排名前三位是：“鳥巢”3506張、“浮空開啟屋面”3472張、“天空體育場”3454張?！傍B巢”被確定為2008年北京奧運會主體育場——中國國家體育場的最終實施方案。

?李興鋼[1]

“鳥巢”的設計單位為瑞士赫爾佐格和德梅隆、中國建筑設計研究院組成的設計聯合體最終的施工圖是由中國建筑設計研究院完成，建設單位為國家體育場有限責任公司,總承包單位為北京城建集團。由于“鳥巢”的結構十分復雜，要在圖紙上精確繪制出數以萬計的異形空間曲面，給出精確的施工尺寸，進而對這些異形構件組成的空間結構進行計算，需要用到參數化設計的方法。設計公司采用當時十分先進的三維設計軟件CATIA、有限元分析軟件ANSYS和SAP2000等，通過“高技”的方法終于將“鳥巢”從概念設計變成一張張精確的設計圖紙。工程于2003年12月24日開工建設，2008年6月27日竣工。

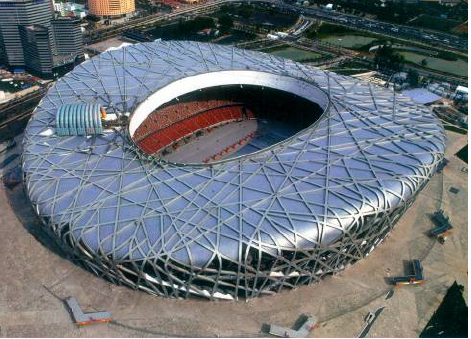

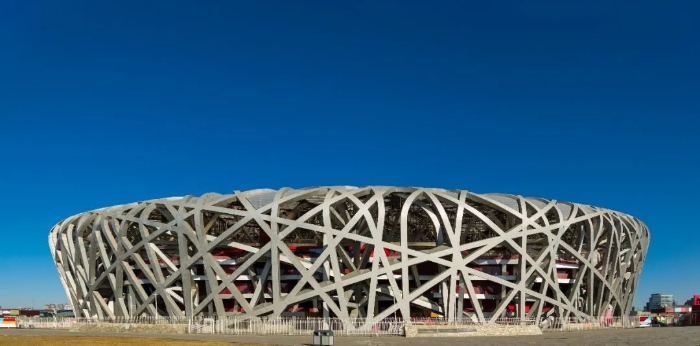

“鳥巢”——中國國家體育場（北京2008年奧運會主體育場），位于北京市成府路南側，奧林匹克公園中心區南部，是2008年北京第29屆奧運會的主體育場，承擔奧運會開、閉幕式與田徑比賽?？偨ㄖ娣e約為258000m²，固定座席可容納8萬人，活動座席可容納1.1萬人(賽后拆除)。建筑工程設計使用年限為100年，抗震設防烈度8度，抗震設防分類乙類，人防等級為6級。

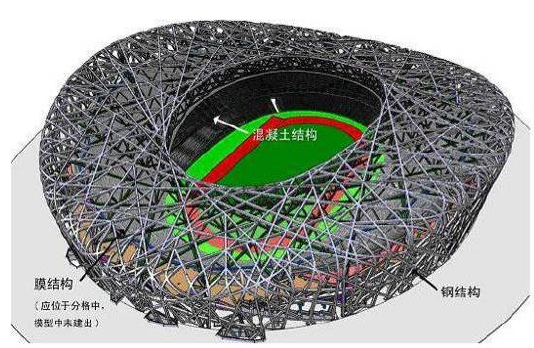

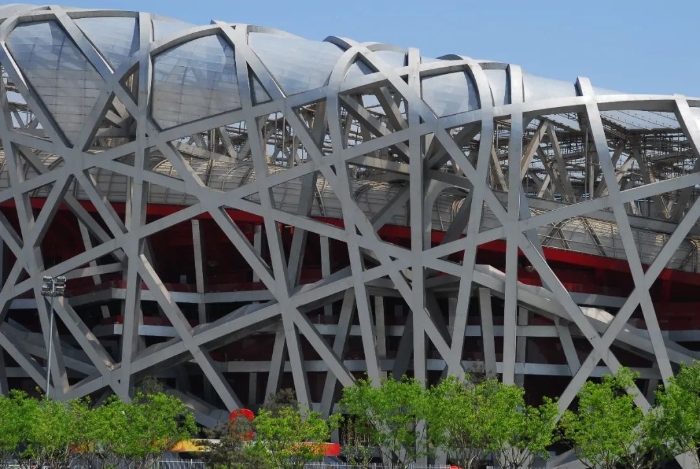

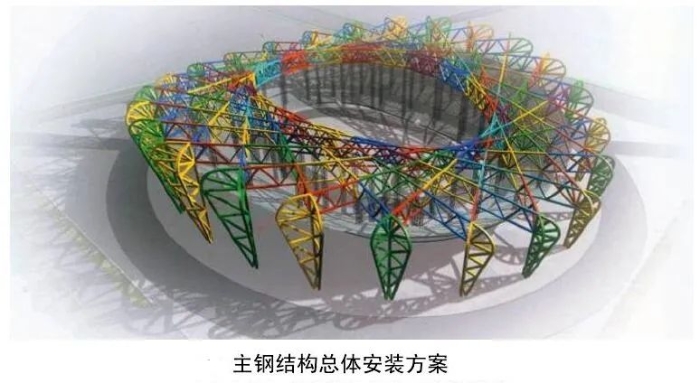

“鳥巢”的鋼結構被稱作巨型大跨度鋼桁架交叉旋轉編織式結構。鋼結構頂面呈鞍形，長軸為332.3m，短軸為296.4m，最高點高度為距地68.5m，最低點距地高度為40.1m，屋蓋中部的洞口結構長度為185.3m，寬度為127.5m。大跨度屋蓋支撐在24根桁架柱之上，柱距為37.958m。大跨度屋蓋結構采用交叉平面桁架體系，主桁架圍繞屋蓋洞口環梁放射形布置，有22榀主桁架直通或接近直通，為了避免出現過于復雜的節點，4榀主桁架在環梁處截斷。由于主桁架與內環相切，其中一些主桁架在平面外微彎，24根桁架柱與主桁架+立面次結構共同形成抗側力體系。

?千圖

主場看臺部分采用鋼筋混凝土框架-剪力墻結構體系，與鋼結構完全脫開，分為上、中、下三層，中下層看臺之間設有包廂層。大跨度鋼結構大量采用由鋼板焊接而成的箱形構件，構件截面尺寸巨大，存在大量空間彎扭構件，很多方面均超過現有技術規范的涵蓋范圍，其設計、加工制作及安裝的復雜性前所未有，具有極大的挑戰性。在設計中大量采用新技術、新材料、新工藝，進行了許多研究工作與技術創新，填補了多項國內空白，很多成果達到了國際先進水平。

?中國建筑設計研究院

?千圖

“鳥巢”屋蓋結構的立面和肩部構件隨著屋蓋表面曲率的變化而彎曲、扭轉，從而保證了立面箱形構件的光滑平順。針對國家體育場屋蓋結構的幾何構型，提出了一種適合于復雜空間彎扭構件的節點坐標表示法，該方法與傳統的圖紙表達方式保持一致，滿足了鋼結構詳圖設計、現場安裝定位和檢驗的需求。

在“鳥巢”的鋼結構設計中，為了控制成本、縮短訂貨周期，全部采用國產鋼材。厚鋼板選用了國產Q345GJ鋼材。由于Q345GJ鋼材的板厚效應小，可以有效減少結構的用鋼量，改善結構的安全性，有效地發揮了國產新型鋼種的技術優勢，對于控制用鋼量起到了很好的作用。在桁架柱內柱受力最大的部位采用了高強度的Q460鋼材，最大厚度達110mm。對鋼材的抗拉強度與屈服強度的比值、伸長率、沖擊韌性、板厚方向截面收縮率等提出了嚴格的要求。同時，嚴格控制碳當量，經過嚴格的焊接工藝評定，使其具有良好的可焊性。這是迄今為止國內建筑工程中所采用的強度級別最高的厚鋼板，鋼板的性能要求均大大超過現有國內外相關技術標準的范圍。本工程采用Q460鋼材由邯鋼集團舞陽鋼鐵有限責任公司專門進行研制生產。

?千圖

針對北京地區的氣候類型屬典型的溫帶大陸性氣候，季節氣溫變化很大的客觀條件，還提出大跨度結構溫度場計算方法?！傍B巢”鋼結構設計對大跨度結構的建造過程進行了詳細施工模擬分析，還在彎扭構件設計方法研究、首次提出下風振系數計算方法、ANSYS軟件平臺上開發大跨度結構設計與優化功能、箱形截面桁架節點設計方法研究、焊接薄壁箱形構件設計方法研究、桁架柱復雜節點設計方法研究、異型柱腳設計方法研究等方面取得了開創性成果。

“鳥巢”鋼結構設計所取得的眾多成果既應對前所未有的挑戰、解決了自身的設計難題，并在確保結構安全的前提下降低用鋼量，使“鳥巢”設計得以實現，同時又為我國大型復雜鋼結構領域的規范、設計、材料、加工、安裝等方面起到重要的推動作用。

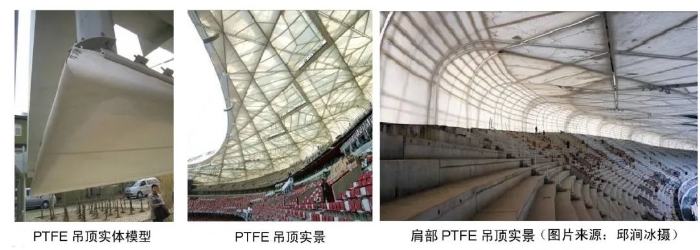

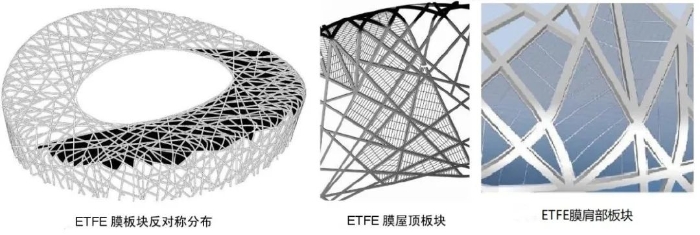

“鳥巢”的屋面由鋼結構和膜結構共同組成。膜結構由兩部分構成，上層鑲嵌在主體鋼結構上層鋼梁區格之間的透明ETFE膜結構和下層懸掛在主體鋼結構下層鋼梁下面的半透PTFE膜結構吊頂。其中上層ETFE單層張拉膜4.2萬m²,下層為PTFE膜聲學吊頂5.3萬m²。

鳥巢”的單層ETFE膜結構的使用規模目前居世界前列，同時其ETFE和主體鋼結構的結合使用、ETFE和PTFE膜結構結合使用的做法在國際上也沒有先例?！傍B巢”作為一個現代化的體育場和膜結構建筑，其設計實施過程中所取得的成果和經驗將成為我國今后同類工程的寶貴借鑒。

?李興鋼[1]

“鳥巢”設計中的獨特理念和三維建筑空間與形體語言所帶來的極大的挑戰性和復雜性，決定了必須采用不同于以往的、當代國際最先進的設計工具和方法，才能圓滿完成這一世界級大工程的設計工作。

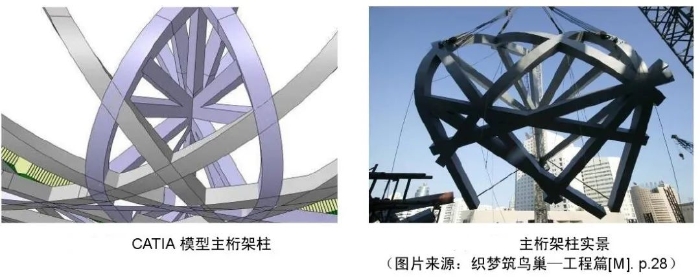

CATIA V5 R13 作為理想的新工具被引入“鳥巢”的設計之中，在此之前，國內尚無在建筑行業采用CATIA的先例。“鳥巢” CATIA建模工作，由建筑師與結構工程師經過艱苦而高效的工作在高配置電腦中共同完成。CATIA軟件在我國建筑工程中的首次應用，便成功地解決了復雜空間、結構、彎扭構件與特殊節點建模問題，為“鳥巢”建立了關鍵性的高精度三維設計平臺，從而為“鳥巢”從描畫在紙上的想象和理念走向矗立在大地的真實建筑的出生之路創造了基本條件和前提。

?李興鋼[1]

除此之外，還采用了多種計算機仿真模擬技術——包括性能化消防設計和人群安全疏散模擬、場內熱/風舒適度模擬、場內聲學模擬、外圍區域交通疏散模擬等，還建立了科學、高效的協同設計平臺。

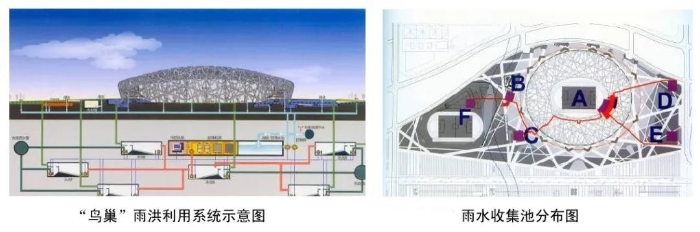

“鳥巢”的雨洪利用分為雨水收集、處理、回用三個主要部分。經過收集、處理后的雨水應用于比賽場地草坪灌溉、空調水冷卻、沖廁、綠化、消防等9類用途，與市政優質中水共同組成國家體育場的回用水系統。國家體育場采用目前世界范圍內建筑雨水深度處理回用規模最大、技術最先進的雨洪利用系統,年回收利用的雨水量可能達到年平均總降水量的66%,年回收總量近6.7萬m³。

?李興鋼[1]

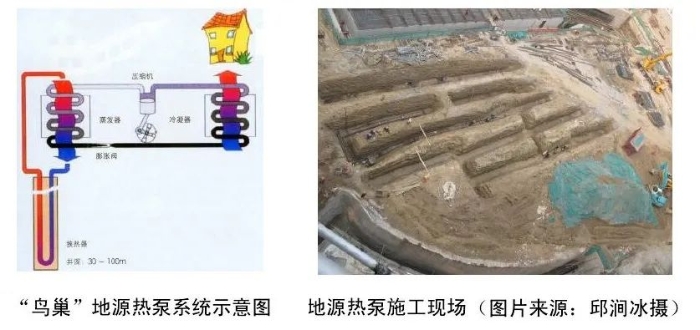

“鳥巢”的暖通空調系統設計中，在主導冷熱源系統之上，采用了地埋管式地源熱泵系統作為補充。利用體育場足球場草皮下的土壤資源, 設計地源熱泵冷熱源系統,高效、節能、環保。

?李興鋼[1]

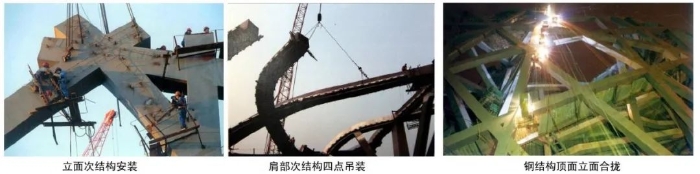

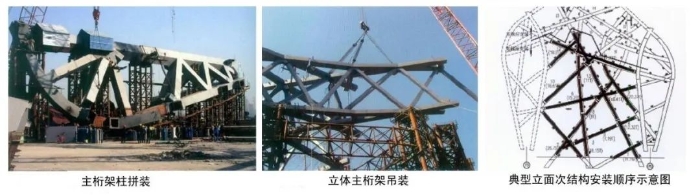

“鳥巢”的工程建造難點眾多，鋼結構工程、混凝土結構工程、膜結構工程、內外裝修工程、防水工程、機電設備工程、施工管控等方面均有各自的特點和難點，大量采用新材料、新技術、新工藝、新方法，諸如100年耐久性指標、4.2萬噸異型鋼構件加工安裝、6萬m²/1.4萬噸大跨度馬鞍型空間鋼結構屋頂臨時支撐體系整體卸載、Q460超強超厚鋼鋼板焊接、4.5萬m²ETFE和5.3萬m²PTFE大面積膜結構安裝等諸多關鍵施工技術堪稱世界難題，并且建設、技術及驗收均為國家最高標準并與國際相關高技術標準接軌。

“鳥巢”的施工由國家體育場工程總承包單位——北京城建集團和中心建設及各參施單位，聯合專業科研單位，歷經四年多艱苦卓絕的努力，不僅圓滿完成了艱巨的施工任務，并且在諸多領域取得一系列突破性的成果，其工程應用新技術的整體水平經權威鑒定評審達到國際先進水平，獲得一大批國際國內科技和質量管理方面的最高獎項，以及具有自主知識產權的國家專利、國家或市級工法。其中，“鳥巢”的設計構思和造型所帶來的空間異形結構構件的制備制作、空間定位和復雜施工，無疑是具有最大的施工挑戰性并且取得最豐碩成果的領域。

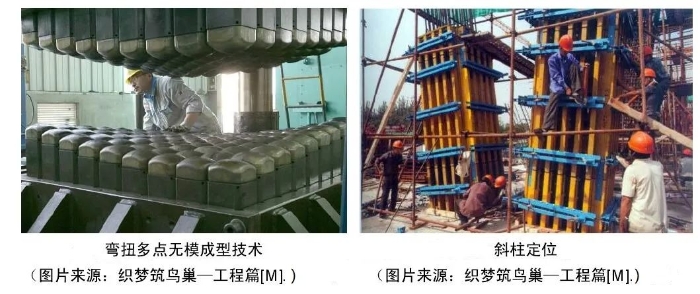

“鳥巢”鋼結構制作量大，由三個廠家共同完成。其中江蘇滬寧和江南造船廠采用的是傳統的造船工藝，浙江精工則采用自身發明的多點成模機床，通過機床上下兩排點陣狀的可調節鋼柱將鋼板鍛壓成曲面。在質量標準要求的前提下，傳統工藝和現代發明機械生產有機結合促進，形成了有中國特色的生產方式，也體現了中國企業、工程師和工人的智慧。

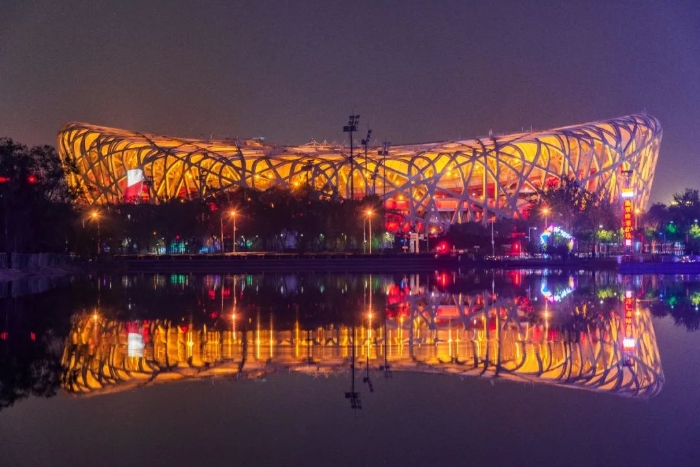

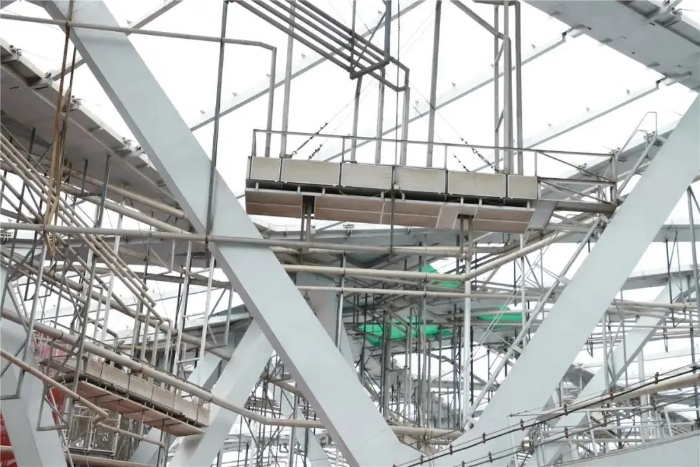

國家體育場場館改造圍繞“簡約、安全、精彩”的辦賽要求，遵循“節儉辦奧”理念，凸顯綠色、智慧和人性化特色，主要對無障礙設施系統、景觀照明系統、觀眾服務設施系統及其他設施設備系統等四大方面共計37個分項進行提升，以滿足冬奧會開閉幕式活動和場館的可持續發展需求。場館外圍基座東北側增建無障礙坡道，更新全場18部無障礙電梯。景觀照明系統改造后，場館通過運行模式控制，達到30%的節能效果，同時可根據不同時段需求呈現更多元化的燈光效果，打造標志性城市夜景名片。

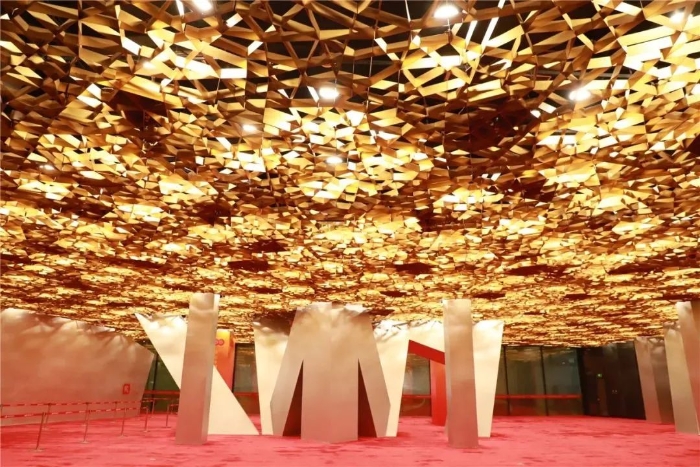

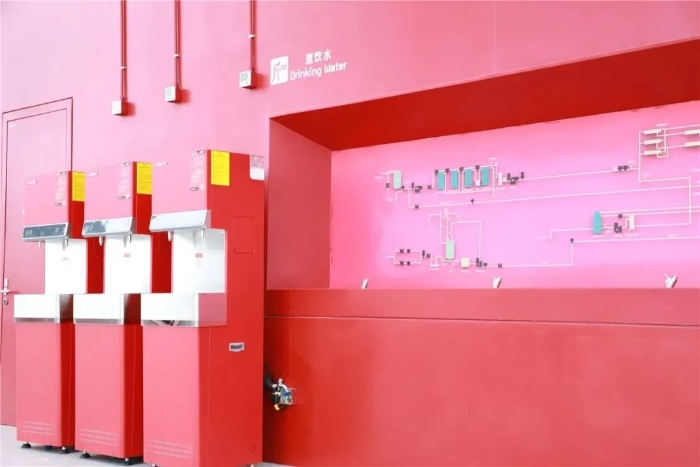

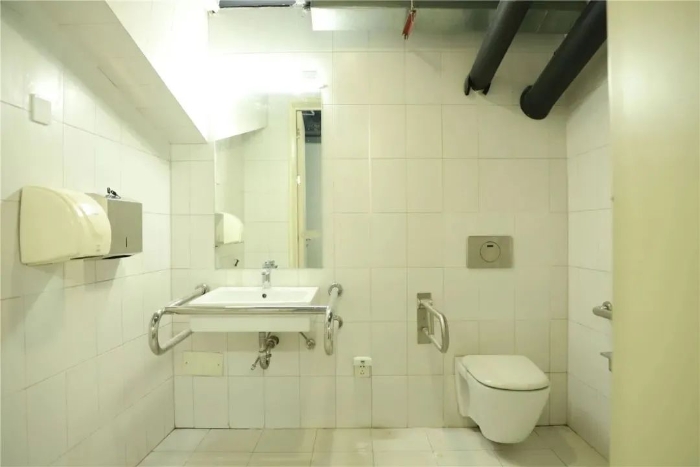

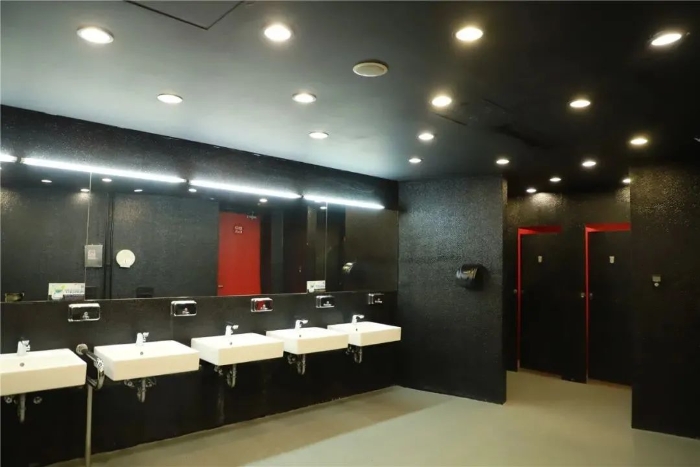

觀眾服務衛生間、場館無障礙設施服務系統提升

?中建八局微信

2008年后，北京夏季奧運會后成為市民參與體育活動及享受體育娛樂的大型專業場所，并成為地標性的體育建筑和奧運遺產。被譽為“第四代體育館的偉大建筑作品”。2021年10月28日，“鳥巢”改造工程完工，也標志著北京2022年冬奧會由北京市負責的8個競賽場館，16個非競賽場館和31項配套基礎設施全面完成建設任務。期待2022年北京冬奧會精彩綻放！
